Σύμφωνα με την μέγιστη ημερήσια ποσότητα λάσπης 500 kg εξοπλισμού κοπής νερού: ο εξοπλισμός καθαρισμού λυμάτων σχεδιάστηκε ως εξής:

1, το σύστημα απορρόφησης ψεκασμού: ① ο σωλήνας ψεκασμού αποτελείται από 9 κλάδους του αγωγού πηγής αέρα (η πηγή αέρα είναι διαθέσιμη από τον ίδιο), το υλικό χρησιμοποιεί 6 σωλήνες από χάλυβα άνθρακα, μονοδρομική βαλβίδα (κάθε αγωγός 7 ακροφύσια). ② αναρρόφηση νερού λάσπης χρησιμοποιεί αυτο-αναρρόφηση αντλία αποχέτευσης χωρίς απόφραξη (μοντέλο 50ZW10-20, 2.2KW, διάμετρο εισόδου και εξόδου φ50, ροή 10m3 / h, Yangzheng 20m).

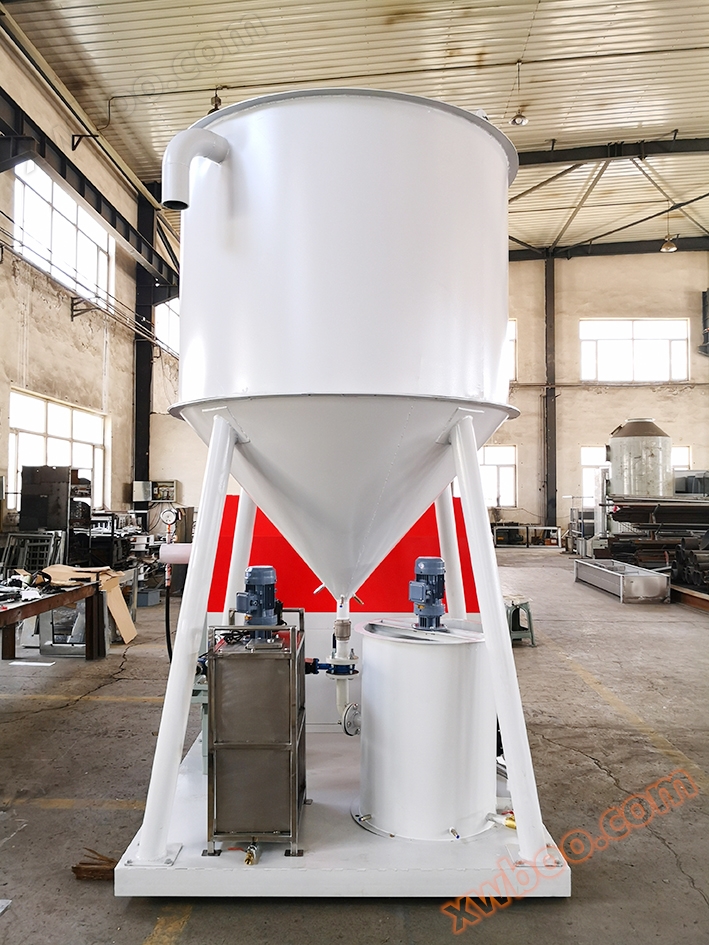

2, το σύστημα καθαρισμού των λυμάτων: ① χρησιμοποιεί τον εξοπλισμό λίμνης καθίζησης σωλήνων για τον καθαρισμό των λυμάτων, ο όγκος του εξοπλισμού 4m3, (συμπεριλαμβανομένης της λίμνης καθαρισμού νερού 1m3, λίμνης λυμάτων 3m3) μέγεθος: φ1800mm × ύψος 3000mm? υλικό κουτιού Q235 * πάχος πλάκας 3mm, ② πλήρωση σωλήνων με πλήρωση πολυπροπυλενίου (προδιαγραφές φ80 × πάχος 0,8mm), είσοδος λίμνης λυμάτων φ Η έξοδος της πισίνας καθαρισμού, η έξοδος ροής και η έξοδος απορρίμνησης είναι φ80.

3, σύστημα διαχωρισμού λάσπης: ① υδραυλικό φίλτρο, προδιαγραφές. Μήκος 2000 * 1000 * 1070 +, περιοχή φίλτρου 2m2, πίεση πίεσης 25MPa, πίεση φίλτρου 6MPa, αριθμός πλάκας διανομής 4 τεμάχια (προδιαγραφές πλάκας φίλτρου 500 * 500 * 50). ② λειτουργία φίλτρου δονητικού κυλίνδρου (επίλυση φίλτρου και φίλτρου, δεν είναι εύκολο να αφαιρεθεί). ② Φιλτράρισμα καροτσάκι τοποθετείται κάτω από το φίλτρο πίεσης (επίλυση της πτώσης φίλτρου, δεύτερος καθαρισμός)

1, ο εξοπλισμός αποτελείται από το σύστημα απορρόφησης ψεκασμού, την πισίνα καθίζησης 4m3, το υδραυλικό φίλτρο 2m2.

2, ο αεροδρόμος εξοπλισμού πισίνας καθίζησης έχει τη λειτουργία χειροκίνητου ψεκασμού, ανά πάσα στιγμή ψεκασμού απορριμμάτων σύμφωνα με τις διαφορετικές συνθήκες εργασίας. Ανάλογα με το υψηλό και χαμηλό επίπεδο των απορριμμάτων, μπορεί να καθαρίσει αυτόματα τα απορριμμάτα, η πισίνα καθίζησης με κλίση σωλήνα έχει αυτόματη λειτουργία άνω και κάτω από το νερό, το φίλτρο πίεσης έχει αυτόματη λειτουργία δονητικής απόρριψης φίλτρου.

Θα πρέπει να ρυθμιστεί ανεξάρτητος διακόπτης τροφοδοσίας ή ντουλάπι ελέγχου, εξοπλισμένο με κουμπί έκτακτης ανάγκης και να ληφθούν αξιόπιστα μέτρα προστασίας.
